弊社のトランスは全て、ＲｏＨＳ指令に対応しております。
|
－ 外形寸法について － Ｗ×Ｄ×Ｈ＝縦×横×高さ（ピン長含まず） |
| 汎用 ハイブリッドタイプ | ||
|
ＳＲ－４６３Ｂ １次～２次間の沿面距離、２.５ｍｍを確保 |
外形寸法（ｍｍ） | 配線図 |
|
Ｗ×Ｄ×Ｈ＝ １６.５×１７×１１ |
 |
 |
仕 様 |
| 使用周波数 | ３００Ｈｚ～４０００Ｈｚ | 入力レベル | １０ｍＶ～１Ｖ |
| インピーダンス | ６００Ω：６００Ω/３００Ω/６００Ω | 動作減衰量 | １ｋＨｚ １Ｖにおいて －４.５ｄＢ以内（電力損失－３ｄＢ含む） |
| 損失偏差 | ３００Ｈｚ～４０００ｋＨｚにおいて ±０.５ｄＢ以内 | 直流抵抗 | ２０℃において ①－③間 ５０Ω±１５％、⑥－④間 ９０Ω±１５％ |
| 耐 電 圧 | ＡＣ１５００Ｖ １次～２次～コアー間 | 絶縁抵抗 | ＤＣ５００Ｖ、１００ＭΩ以上 １次～２次～コアー間 |
| 高耐圧 ハイブリッドタイプ | ||
|
ＳＲ－６０４ ＩＥＣ６０９５０規格対応 |
外形寸法（ｍｍ） | 配線図 |
|
Ｗ×Ｄ×Ｈ＝ ２０×１３×１３ |
 |
 |
仕 様 |
| 使用周波数 | ２００Ｈｚ～４０００Ｈｚ | 入力レベル | １０ｍＶ～１Ｖ |
| インピーダンス | ６００Ω：６００Ω/３００Ω/６００Ω | 動作減衰量 | １ｋＨｚ １Ｖにおいて －４ｄＢ以内（電力損失－３ｄＢ含む、基本回路による） |
| 損失偏差 | ２００Ｈｚ～４０００Ｈｚにおいて±０.５ｄＢ以内 | |

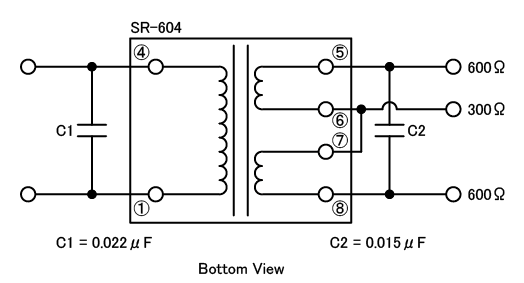

| フィルタ特性 | カットオフ周波数 １０ｋＨｚ（基本回路による） | 直流抵抗 | ２０℃ ①－③間 ４２Ω±１５％、⑤－⑥、⑦－⑧間 各４８Ω±１５％ |
| 耐 電 圧 | ＡＣ３０００Ｖ １次～２次～コアー間 | 絶縁抵抗 | ＤＣ５００Ｖ、１００ＭΩ以上 １次～２次～コアー間 |
