電話機を鳴らす為の正弦波リンギングジェネレータ
（ＤＣ/ＡＣ インバータ）

－　外形寸法について　－ Ｗ×Ｄ×Ｈ＝縦×横×高さ（ピン長含まず）

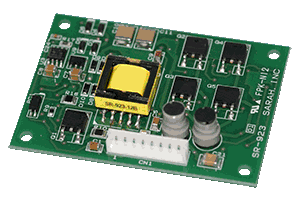

ＲｏＨＳ指令対応 ２.８Ｗ 正弦波リンギングジェネレータ
ＳＲ－９２３シリーズ
外形寸法（ｍｍ）
Ｗ×Ｄ×Ｈ＝ ５０×７０×１５.６
仕　様
入 力 電 圧	ＤＣ１２Ｖ，ＤＣ２４Ｖ　各電圧 ±１０％
出 力 電 圧	最大負荷において、ＡＣ７５Ｖ　+８Ｖ、－１０Ｖ　平衡出力
最 大 負 荷	２０００Ω ６００ －Ａ１（黒電話機） ３台 負荷可能 （等価 １５Ｈ＋３μＦ＋９００Ω）
発振周波数	１６Ｈｚ（正弦波）１５～１８Ｈｚ
歪　　　率	１０％以下
耐　電　圧	ＡＣ５００Ｖ　１次～２次間　１分間

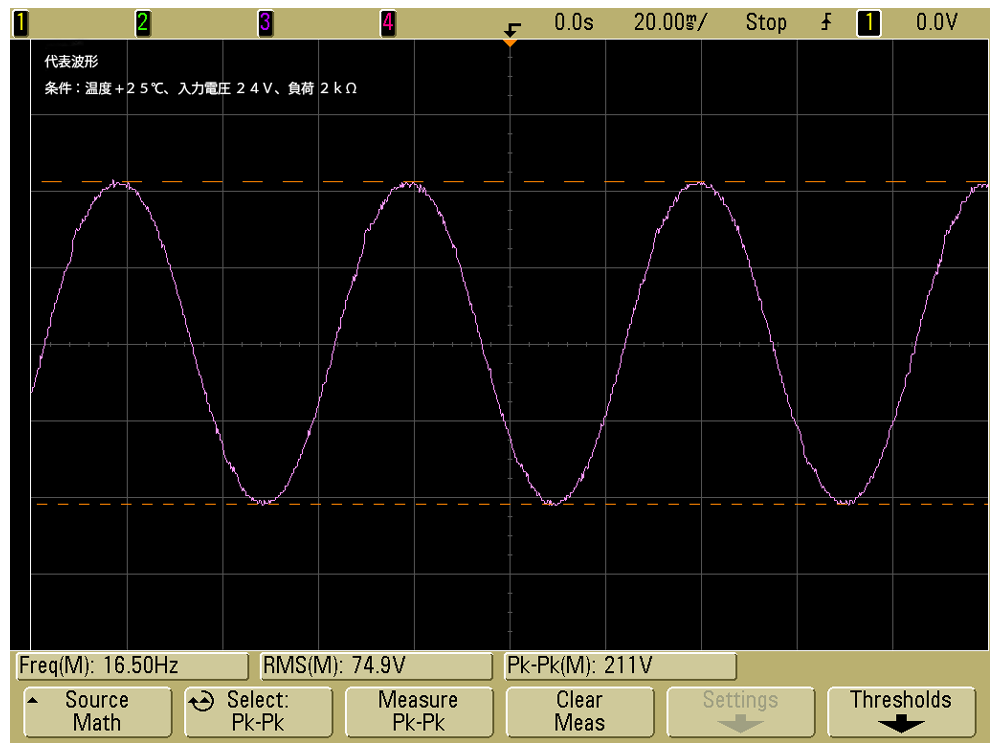

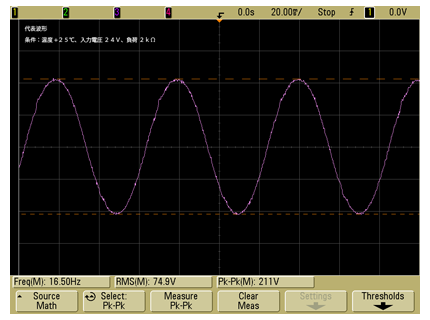

代 表 波 形 条　　件： 温　　度 +25℃ 入力電圧 ２４Ｖ 負　　荷 ２ｋΩ
