Surge Suppression Transformer / 耐雷トランス

弊社のトランスは全て、RoHS指令に対応しております。

雷雲の発生により、送電線に静電誘導作用で誘起された電荷は誘導雷となって電線を伝わり電子機器を損傷させます。
この耐雷トランスは、衝撃波に対する十分な絶縁強度とシールドを持っているので雷サージから電子機器を保護するのに効果的です。
単 相
外形寸法
Surge-1 Dimension

単 位:容量(kVA)、寸法:(mm)

容量 重量 (kg)
0.2 114 165 130 75 80 6.0 約6
0.3 133 165 145 90 90 6.0 約9
0.5 180 175 185 130 90 8.0 約13
1.0 180 205 185 130 120 8.0 約19
2.0 200 210 230 130 145 11.0 約32
3.0 200 255 230 130 190 11.0 約42
仕 様
1次電圧 AC 100V/200V/220V
2次電圧 AC 100V/200V/220V
使用周波数 50/60Hz
電圧変動率 0.2~0.5kVA:7%以下
1.0~3.0kVA:5%以下
電圧偏差 ±3%以下
耐 電 圧 AC10kV 1分間 1次~2次、1次~接地間
AC 3kV 1分間 2次~接地間
インパルス 1.2/50μs 30kV 1次~2次、1次~接地間
絶縁抵抗 DC500V、100MΩ以上 1次~2次~接地間
サージ減衰量(平衡) -40dB以下
温度上昇 75℃以下
絶縁種別 B種
三 相

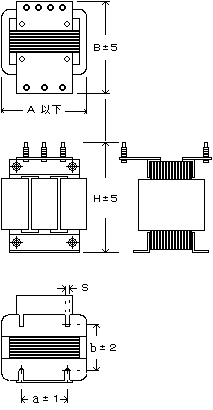

外形寸法
Surge-3 Dimension

単 位:容量(kVA)、寸法(mm)

容量 重量 (kg)
1.0 260 180 220 80 120 8.5 約23
2.0 320 180 265 100 130 11.5 約38
3.0 320 195 265 100 150 11.5 約46
仕 様
1次電圧 200V (Δ結線)
2次電圧 200V (Δ結線)
使用周波数 50/60Hz
電圧変動率 5%以下
電圧偏差 ±3%以下
耐 電 圧 AC10kV 1分間 1次~2次、1次~接地間
AC 3kV 1分間 2次~接地間
インパルス 1.2/50μs 30kV 1次~2次、1次~接地間
絶縁抵抗 DC500V、100MΩ以上 1次~2次~接地間
サージ減衰量(平衡) -40dB以下
温度上昇 75℃以下
絶縁種別 B種
