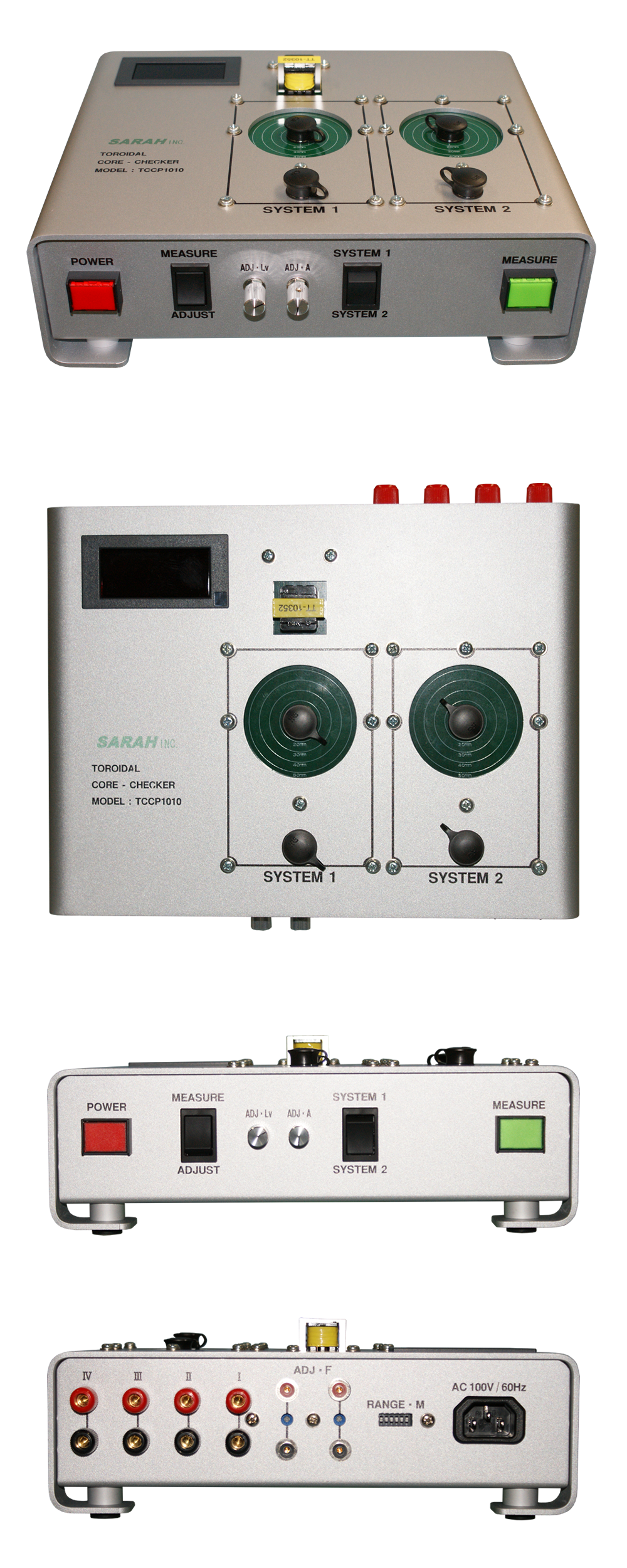

ラボに1台！
受入検査や製造現場にも！！
| 【 特 長 】 | |
| ・ | 巻線せずにトロイダルコア（コア単体）の良否判定が可能 |
| ・ | 良否判定閾値は任意の設定が可能（閾値以下はブザーでお知らせ） |
| ・ | 基準コアとの比較で透磁率（μ）の推定が可能 |
| ・ | 基準コアとの比較で所定巻線数におけるインダクタンス（L）の推定が可能 |
| ・ | コアサイズに関わらずμおよびLの推定が可能 |
| ※ コアサイズ、測定範囲には上下限があります | |
| ・ | ナノクリスタル・パーマロイ・フェライトなど高透磁率材料の測定に最適 |
| 電源電圧 | ： | １００Ｖ（別途２４０Ｖ対応可能） |  |
| 表示値 | ： | 電圧（Ｖ）※小数点以下３桁 | |
| 表示値上限 | ： | １.９９９Ｖ | |
| 測定範囲 | ： | ０.３～１.９Ｖ | |
| 測定精度 | ： | ±１０％ | |
| リミット電圧 設定範囲 |
： | ０.２５～１.９９Ｖ（閾値） | |
| 合否判定 | ： | 閾値以上（ブザー音）／ 閾値以下（無音） | |
| コア寸法 | ： | 内径 ≧ １０ 外径 ≦ ５０ 厚み ≦ ３０ ｍｍ | |
| （ 例 ） |
| コアＡのＬ値が２,０００Ｔで１００Ｈあり、本チェッカーの電圧が１.０Ｖだった場合 |
| ①コアＢの電圧が１.５Ｖのとき、コアＢのＬ値は以下の値となる |
| １００〔Ｈ〕 ｘ １.５〔Ｖ〕 ／ １.０〔Ｖ〕 ＝ １５０〔Ｈ〕 |
| ②Ｌの下限値を７５Ｈに設定したい場合、リミット電圧を以下の値に設定する |
| ７５〔Ｈ〕 ／ １００〔Ｈ〕 ｘ １.０〔Ｖ〕 ＝ ０.７５〔Ｖ〕 |
| 【 注 意 】 | |
| ・ | 製品として出荷する場合は最終仕様での出荷検査を行って下さい。 |
| ・ | コア寸法範囲内でも以下の範囲外のものはスケールオーバーとなります。 |
| ５,０００ ≧ μ・Ｓ／Ｌｇ ≧ ７５０ （μ：透磁率、Ｓ：断面積〔ｃｍ2〕、Ｌｇ：磁路長〔ｃｍ〕） |
|
| ・ | 印加電圧によるコアへの着磁影響はゼロではありません。 |
| （精度よく測定する場合は１回毎の消磁をお勧めいたします。） | |
| ・ | μを推定する場合はコアの重量も考慮する必要があります。 |
